Sistemas
Sistema ARi Folha Oculta
Sistema de batente com RPT - 60 mm

Características do sistema

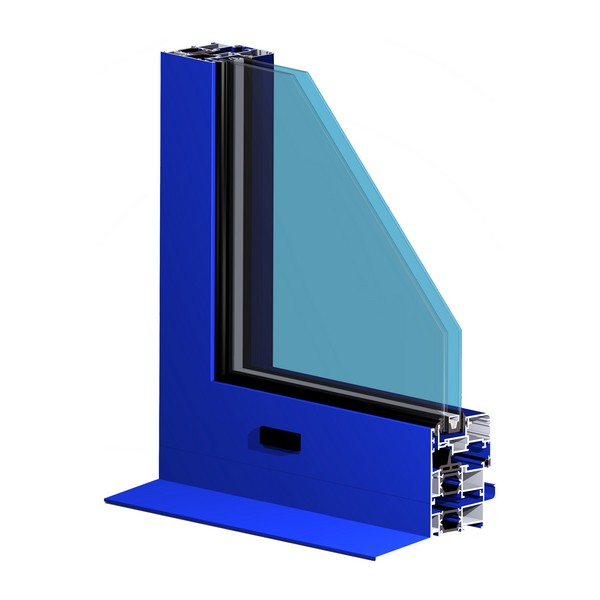

Sistema de batente com rotura térmica e de elevadas prestações térmicas e acústicas caracterizado pela ocultação do aro móvel.

O sistema ARi Folha Oculta possibilita a execução de 2 versões de caixilharia:
• Linha reta oculta;
• Linha curva oculta;

O sistema ARi Folha Oculta permite a aplicação de vidros duplos ou triplos de alto rendimento de modo a responder às exigências de isolamento térmico e acústico.

Perfis de alumínio
• Os perfis de alumínio são extrudidos na liga de alumínio 6060 para arquitetura de acordo com norma NP EN 12020-02.
• Rotura térmica obtida por inserção de varetas isolantes de poliamida tipo ómega de 24 mm, reforçadas com 25% de fibra de vidro.
• Espessura média dos perfis de alumínio de 1.5 mm para janelas e de 1.7 mm para portas.

Aros fixos
• Seção dos aros fixos de 60 mm com tripla câmara;
• Aros fixos com esquadros duplos para montagem a meia esquadria.

Aros móveis
• Seção dos aros móveis de 60 e 68 mm com tripla câmara;
• Enchimento para vidro duplo até 23 mm.

Dimensionamento e manobralidade
• Dimensões mínimas - máximas de folha: 400 mm - 1500 mm (L); 400 mm - 2700 mm (H);
• Possibilidades de abertura: fixo, batente interior 1 ou 2 folhas com oscilo-batente;
• Estanquidade assegurada através de juntas triplas em EPDM.

Performances
• Sistema certificado por laboratório notificado para Ensaios Tipo Inicial (ITT) de acordo com a norma de produto EN 14351-1 para efeitos de Marcação CE.


Categorias alcançadas em banco de ensaios (EN 14351-1):
• Permeabilidade ao ar (EN 1026): Classe 3
• Resistência à água (EN 1027): Classe 7A
• Resistência ao vento (EN 12211): Classe C5

Coeficiente transmissão térmica de vão de 2 folhas*
• Uw = 2,25 (W/m2.K)

Coeficiente atenuação acústica de vão de 2 folhas*:
• Rw = 34 dB (C = -1; Ctr = -4)

*Janela de 2 folhas 1,20m x 1,50m com vidro 4/12 (Gás Árgon)/6
(Ug = 1,3 W/m2K; g = 0,58)

Zonas de aplicção segundo RCCTE (em função de Ug): I1, I2, I3, V1, V2, V3
