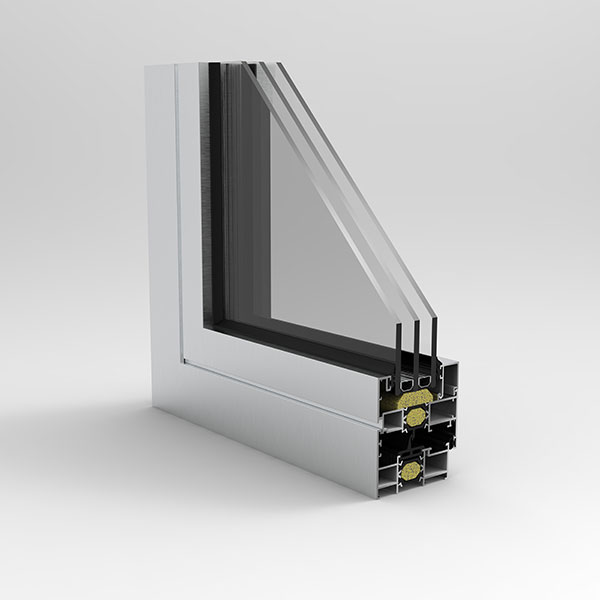

Sistema APi Folha Oculta PassiveHouse
Sistema de batente com RPT - 80 mm

Características do sistema

O Sistema APi Folha Oculta PassiveHouse foi concebido para permitir responder as exigências do conceito PassiveHouse que é um conceito construtivo que define um padrão de elevado desempenho que é eficiente, sob o ponto de vista energético, saudável, confortável, economicamente acessível e sustentável.

O Sistema APi Folha Oculta PassiveHouse permite a aplicação de vidros duplos ou triplos de alto rendimento de modo a responder às exigências de isolamento térmico e acústico de acordo com a Directiva nº2010/31/EU.

Com um óptimo isolamento térmico aliado à inserção de um inovador produto isolante entre os perfis designado por Low Lambda e juntamente com as baguetes ThermoProfile, o Sistema APi Folha Oculta PassiveHouse proporciona elevadas prestações de conforto e de economia energética que satisfaz os requisitos do Decreto-Lei nº194/2015 e da Portaria 379-A/2015.

Perfis de alumínio

Perfis com rotura térmica obtida por inserção de varetas isolantes de Low Lambda de 39mm e de 46mm reforçadas com 25% de fibra de vidro.

Espessura média dos perfis de alumínio de 1.6 mm.

Aros fixos

• Secção dos aros fixos de 80 mm com tripla câmara;
• Aros fixos com rotura térmica com varetas isolantes de Low Lambda tipo ómega de 39 mm;
• Aros fixos com duplo esquadro de aperto rápido e esquadros de alinhamento para montagem a meia esquadria;
• Travessas com dupla união para um aperto mais eficaz;
• Aros fixos tradicionais para o mercado interno;
• Aros fixos com clip exterior e interior para aplicação de remate de 30, 50, 65 ou 80 mm para o mercado Francês.

Aros móveis

• Secção do aro móvel de 79 mm com tripla câmara;
• Aro móvel com rotura térmica com vareta isolante de Low Lambda de 46 mm;
• Aro móvel com duplo esquadro de aperto rápido e esquadros de alinhamento para montagem a meia esquadria;
• Perfil inversor com olhal para uma melhor aplicação do topo inversor;
• Perfil Bite exterior em polímero especial preto com zona flexível para assegurar melhor estanquidade ou em alternativa com Bite de alumínio com uma junta suplementar de qualidade marítima em E.P.D.M..

Dimensionamento e manobralidade

• Dimensões mínimas – máximas recomendadas de folha: 457 mm – 1400 mm (L); 457 mm – 2400 mm (H);
• Peso máximo para janelas ou portas de sacada com oscilo-batente até 180 Kg;
• Possibilidades de abertura: fixo, batente interior 1 ou 2 folhas com ou sem oscilo-batente, basculante;
• Permite abertura com microventilação;
• Enchimento para vidro duplo ou triplo desde 34 mm até 39 mm;
• A invisibilidade das Ferragens Oculta, de batente ou oscilo-batente concede a janela uma fineza superior e de perfeição.

Performances

Sistema certificado por laboratório notificado para Ensaios de Tipo (iTT) de acordo com a norma de produto EN 14351-1:2006+A2:2019 para efeitos de Marcação CE.


Categorias alcançadas na avaliação do Sistema APi Folha Oculta PassiveHouse:
• Permeabilidade ao ar: Classe 4 (normas EN 12207 e EN 1206)
• Estanquidade à água: Classe E1500 (normas EN 12208 e EN 1027)
• Resistência ao vento: Classe C5 (normas EN 12210 e EN 12211)

Coeficiente de transmissão térmica para o Sistema APi Folha Oculta PassiveHouse com vão de 1.23 m x 1.48 m com vidro triplo Ug= 0.4 W/m2K com intercalar efeito "Warm Edge":
• Uw = 0.74 W/m2K

Coeficiente de atenuação acústica para o Sistema APi Folha Oculta PassiveHouse com vão de 1.23 m x 1.48 m com vidro duplo Rw= 49 dB (-2,-7):
• Rw (C,Ctr) = 45 dB (-1,-5)

Zonas de aplicação segundo os regulamentos REH e RECS (em função do valor Ug): I1, I2, I3, V1, V2, V3.
