Sistema Kristal Pivotante

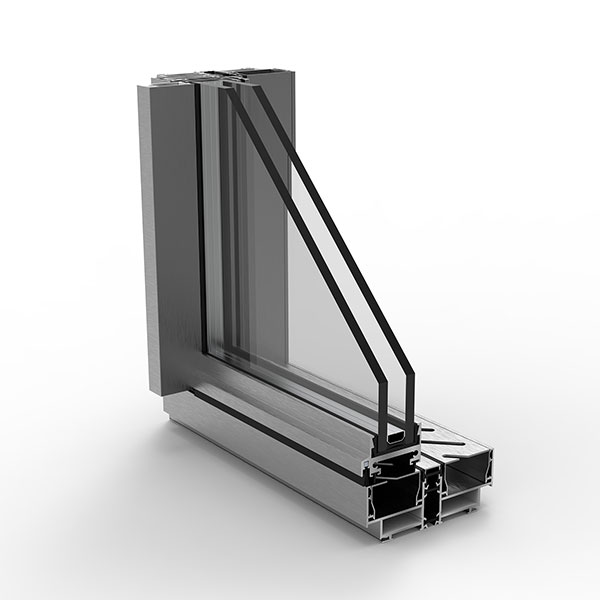

Sistema pivotante conceito minimalista com RPT - 120 mm

Características do sistema

Sistema de alumínio com rotura térmica para executar vãos porta pedonal pivotante vertical Minimalista.

Perfis de alumínio
• Os perfis de alumínio são extrudidos nas ligas de alumínio 6060/6063 para arquitetura de acordo com norma NP EN 12020-02.
• POs perfis com rotura térmica são obtidos por inserção de varetas de poliamida 6.6 reforçadas com 25% de fibra de vidro.
• Espessura média dos perfis de alumínio de 2 mm;

Aros fixos
• Secção do aro fixo perimetral de 120 mm para montagem a meia esquadria;
• Possibilidade de aplicação de remates interior ou exterior;
• Perfil de grelha para drenagem inferior;
• Drenagem oculta.

Aros móveis
• Secção dos aros móveis de vista muito reduzida de corte recto com montagem por clipagem;
• Vidro duplo isolante com selagem secundária de silicone desde 32.4 mm até 32.8 mm de espessura total composto por tipologias de vidro exterior temperado ou termo-endurecido e de vidro interior laminado ou laminado-temperado;
• Calha em polímero colada em todo o perímetro do vidro isolante com silicone estrutural preto;
• Silicones estruturais recomendados: Dow Corning 791 preto ou Sikasil SG20 preto.

Dimensionamento e manobralidade
• Dimensões mínimas - máximas Largura de folha 800 mm - 2000 mm;
• Dimensões mínimas Altura de folha 1700 mm;
• Área máxima da folha: 7 m2;
• Peso máximo de 300 Kg por folha;
• Tipologias de Porta 1, 2, 3 ou 4 folhas Pivotante de eixo vertical de abertura interior ou exterior;
• Possibilidade de conjugação com o Sistema Kristal - Correr;
• Sistema KRISTAL - Pivotante para uma fácil abertura do vão mesmo com configurações extremas de peso ou de dimensões;
• Tipologias dos vãos com mais de 95% de luminosidade;
• Permeabilidade ao ar e Estanquidade à água asseguradas através de pelucias e junta em EPDM de qualidade marítima;
• Possibilidade de aplicação de Fechadura Mecânica ou Electromecânica.

Performances
• Sistema com certificação em laboratório notificado segundo ensaio tipo inicial (ITT) de acordo com a norma de produto EN 14351-1:2008+A1:2011 para efeitos de Marcação CE.


Categorias previstas na avaliação do sistema KRISTAL tipologia porta:
• Permeabilidade ao ar: Classe 3 (norma de ensaio EN 10207 e EN 1026)
• Estanquidade à água: Classe 5B (norma de ensaio EN 10208 e EN 1027)
• Resistência ao vento: Classe C5 (norma de ensaio EN 12210 e EN 12211)

Coeficiente de transmissão térmica de vão de 1 folha Pivotante com 2 m x 3 m com vidro de valor Ug = 0.9 W/m2K com intercalar efeito “Warm Edge”:
• Uw = 1.16 W/m2K

Coeficiente de atenuação acústica de vão de 1 folha Pivotante com vidro acústico 8/16/44.2:
• Rw (C ; Ctr) = 38 dB (-2, -4)

Zonas de aplicação segundo os regulamentos REH e RECS (em função do valor Ug) : I1, I2, I3, V1, V2, V3;
