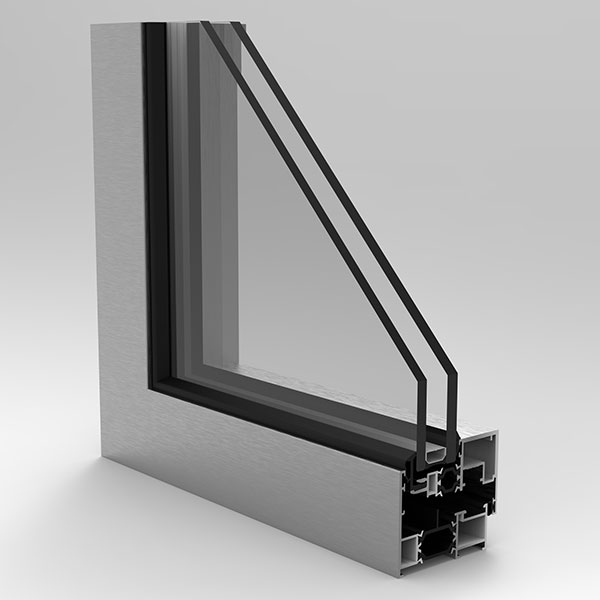

Sistema AJI Folha Oculta Canal 16
Sistema de batente com RPT - 75 mm

Características do sistema

Sistema de batente com rotura térmica e de elevado rendimento térmico e acústico.

O sistema AJi Folha Oculta Canal 16 permite a aplicação de vidros duplos de alto rendimento por forma a responder aos requisitos de isolamento térmico e acústico.

Com um ótimo isolamento térmico aliado à aplicação de um inovador produto designado por ThermoProfile, o Sistema AJi Folha Oculta Canal 16 proporciona elevadas prestações de conforto e de economia energética.

Perfis de alumínio

Perfis com rotura térmica obtida por inserção de varetas isolantes de políamida tipo ómega de 30 mm e 18 mm reforçadas com 25% de fibra de vidro.

Espessura média dos perfis de alumínio de 1.7 mm.

Aros fixos

Profundidade dos aros fixos de 70 mm com tripla câmara;

Perfis com rotura térmica obtida através de varetas de políamida tipo ómega de 30 mm;

Aros fixos com duplo esquadro de aperto rápido e esquadros de alinhamento para montagem a meia esquadria;

Travessas con dupla união para um aperto mais eficaz;

Aros fixos com clip exterior e remate de 25 mm ou 45 mm;

Aros fixos com clip exterior e interior para aplicação de remate de 30, 50 ou 80 mm;

Aros móveis

Profundidade dos aros móveis de 78 mm com tripla câmara;

Aros móveis com rotura térmica obtida através de varetas de poliamida tipo ómega de 18 mm;

Folhas com duplo esquadro de aperto rápido e esquadros de alinhamento para montagem a meia esquadria;

Perfil inversor com olhais para uma melhor aplicação do topo inversor.

Dimensionamento e manobralidade

Dimensões mínimas - máximas de folha AJi Folha Oculta Canal 16: 391 mm - 1240 mm (L); 480 mm - 2490 mm (H);

Peso máximo para janelas ou portas com oscilobatente até 130 Kg;

Possibilidades de abertura: fixo, abertura interior 1 ou 2 folhas com ou sem oscilobatente e basculante

Enchimento para vidro duplo exterior de 24 mm até 30 mm e vidro interior até 8mm para a solução Folha Oculta Ventilada;

Estanquidade assegurada atraves de juntas em EPDM (exterior e interior com a opção de junta central).

Permite abertura com microventilação.

Performances

Sistema certificado por laboratório credenciado, notificado para Ensaios Tipo Inicial (ITT) de acordo com a norma de produto EN 14351-1:2006+A1:2011 para efeitos de Marcação CE.


Categorias alcançadas na avaliação do sistema AJi Folha Oculta Canal 16:
• Permeabilidade ao ar: Classe 4 (norma de ensaio EN 10207 e EN 1026)
• Estanquidade à água: Classe E1800 (norma de ensaio EN 10208 e EN 1027)
• Resistência ao vento: Classe C5 (norma de ensaio EN 12210 e EN 12211)

Valor calculado do coeficiente de transmissão térmica (EN 10077-1: 2006; EN 10077-2:2012; ISO 10211: 2007):
• Uw = 1.38 W/m2K

Coeficiente de atenuação acústica de vão de 2 folhas:
• Rw (C ; Ctr) = 38 dB (-2, 5)

Zonas de aplicação segundo RCCTE (em função do valor Ug): I1, I2, I3, V1, V2, V3

Sistema certificado pelo laboratório francês CSTB de acordo com a seguinte caracteristica:
• Certificado QB49
