Sistemas
Fachada FX Muro Invertido

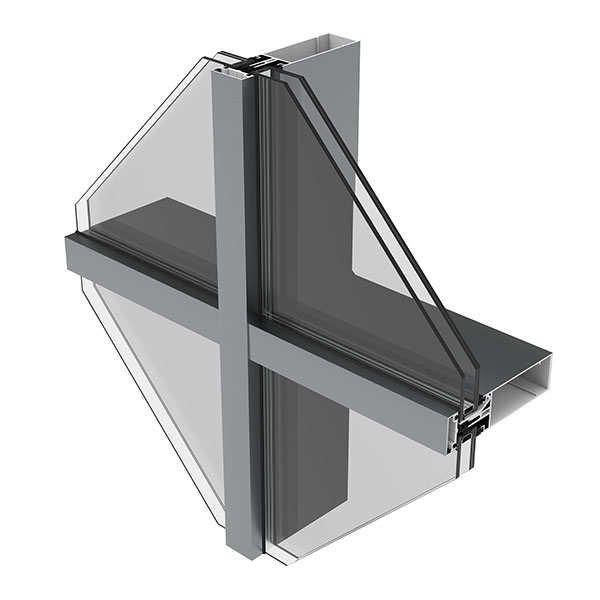

Sistema de fachada Muro Invertido

Características do Sistema

FX é um sistema de fachadas minimalista de última geração composto por um conjunto de perfis e de acessórios com uma secção visível no interior e exterior de 45 mm permitindo a execução de diversas estruturas de acordo com as as mais recentes tendências aquitectónicas, sempre com a maior fiabilidade e desempenho.

O sistema FX possibilita a execução de 5 versões estruturais:
• FX Muro Invertido;
• FX Tampa Elíptica;
• FX Semi-Estrutural;
• FX Estrutural;
• FX Intercalar.

Tampas de 45 mm com diversos aspectos arquitectónicos clipadas em contra-tampa previamente mecanizada e fixadas à estrutura de alumínio.

Permite ângulos convexos e concâvos de 1º até 10º em montante único.

ossibilidade de aberturas projectante ou batente.

Inclui um sistema de janela minimalista para uma ou duas folhas com ferragem oscilo-batente oculta acionada através de um puxador inovador oculto.

Enchimento desde 8 mm até 48 mm.

Perfis de Alumínio

Os perfis de alumínio são extrudidos na liga de alumínio 6060 para arquitectura de acordo com norma NP EN 12020-02.

Perfis com rotura térmica obtida por inserção de varetas isolantes de poliamida reforçadas com 25% de fibra de vidro.

Estrutura

Montantes e travessas de 45 mm com várias envergaduras desde 15 mm até 250 mm para responder às inércias de dimensionamento de cada projeto.

Ligação montante/travessa através de uniões com corte recto dos perfis sem mecanização.

Os montantes e travessas apresentam canais de drenagem e ventilação que garantem juntamente com um sistema de juntas em EPDM, uma excelente estanquidade e permeabilidade.

Os montantes são fixados à estrutura principal através de peças dimensionadas para o efeito.

Possibilidade de travessas oblíquas até 45º.
