Fachada FX Semi-Estrutural

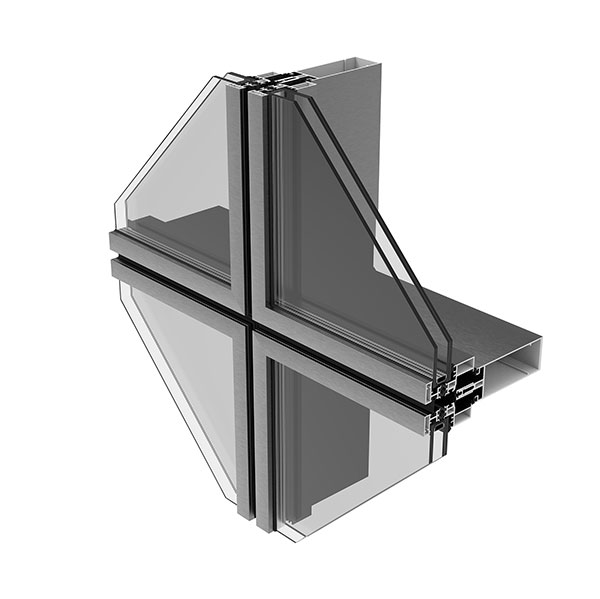

Sistema de fachada Semi-Estrutural

Características do Sistema

FX é um sistema de fachadas minimalista de última geração composto por um conjunto de perfis e de acessórios com uma secção visível no interior e exterior de 45 mm permitindo a execução de diversas estruturas de acordo com as as mais recentes tendências aquitectónicas, sempre com a maior fiabilidade e desempenho.

O sistema FX possibilita a execução de 5 versões estruturais:
• FX Muro Invertido;
• FX Tampa Elíptica;
• FX Semi-Estrutural;
• FX Estrutural;
• FX Intercalar.

Sistema de fachada em que se utilizam perfis com rotura térmica para o fabrico das folhas de seção reduzida, com uma aba que retém o vidro, sendo fixadas mecanicamente à estrutura de alumínio através de fixadores.

Abertura projetante realizada por intermédio de compassos em aço inox com uma resistência de 180 kg. Tanto as folhas fixas como as projectantes são executadas com o mesmo perfil perimetral, tornando assim imperceptível a sua distinção pelo exterior.

Enchimento desde 10 mm até 40 mm.

Inclui um sistema perimetral minimalista para fixos ou com projectante oculta.

Perfis de Alumínio

Os perfis de alumínio são extrudidos na liga de alumínio 6060 para arquitectura de acordo com norma NP EN 12020-02.

Perfis com rotura térmica obtida por inserção de varetas isolantes de poliamida reforçadas com 25% de fibra de vidro.

Estrutura

Montantes e travessas de 45 mm com várias envergaduras desde 15 mm até 250 mm para responder às inércias de dimensionamento de cada projeto.

Ligação montante/travessa através de uniões com corte recto dos perfis sem mecanização.

Os montantes e travessas apresentam canais de drenagem e ventilação que garantem juntamente com um sistema de juntas em EPDM, uma excelente estanquidade e permeabilidade.

Os montantes são fixados à estrutura principal através de peças dimensionadas para o efeito.

Possibilidade de travessas oblíquas até 45º.
