Fachada FX Estrutural
Características del Sistema

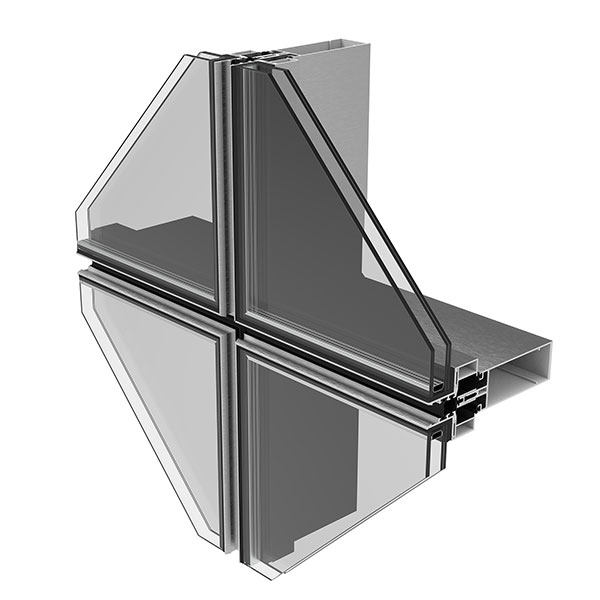

FX es un sistema de muro cortina minimalista de ultima generación compuesto por un conjunto de perfiles y de acesorios con una sección visible en el interior y exterior de 45mm que permite la ejecución de diversas estruturas de acuerdo com las mas recientes tendencias aquitectónicas, siempre con la major fiabilidad y desempeño.
El sistema FX tiene la posibilidad de ejecución en 5 versiones estruturales:
• FX Muro Invertido;
• FX Tampa Elíptica;
• FX Semi-Estructural;
• FX Estructural;
• FX Intercalar.
En esta tipología del sistema FX, la colocación de vidrios se realiza mediante bastidores en los cuales se coloca un perfil especialmente anodizado para permitir el pegado de silicona estructural, proporcionando así un efecto tipo vidrio exterior pegado.
a apertura proyectante se realiza mediante compases de acero inoxidable con una resistencia de 180 kg. Tanto las hojas fijas como las proyectantes se ejecutan con el mismo perfil perimetral, haciendo así imperceptible su distinción desde el exterior.
La barra que recibe el pegado para vidrio debe poseer una anodización especial (>20 µm), necesaria para garantizar un pegado perfecto del vidrio con silicona estructural.
Perfiles de Alumínio
Los perfiles de alumínio son extrudidos en la liga de alumínio 6060 para arquitectura de acuerdo con norma NP EN 12020-02.
Perfiles con puente térmico obtenida por inserción de varillas isolantes de poliamida reforzadas con 25% de fibria de vidrio.
Estructura
• Montantes e travesaños de 45mm con varias envergaduras desde 15mm hasta 250mm para corresponder a las inércias de dimensionamento de cada proyecto.
• Ligación montante/travesaño a través de uniones con corte recto de los perfiles sin mecanización.
• Los montantes y travesaños presentam canales de drenaje y ventilación que garantizan juntamente con un sistema de juntas em EPDM, una excelente estanquidad y permeabilidad.
• Los montantes son fixados a la estructura principal a través de piezas dimensionadas para lo efecto.
• Posibilidad de travesaños obliquas hasta 45º.
Categorias alcanzadas en los ensayos del sistema FX Structural: • Permeabilidad al aire: Clase AE 900 (normas EN 12153:2023 y EN 12152:2023) • Estanqueidad al agua: Clase RE 900 (normas EN 12155:2000 y EN 12154:1999) • Resistencia al viento: Apto 2000 Pa (normas EN 12179:2000 y EN 13116:2024).
• Resistencia al impacto : Classe I5 - interior / Classe E5 - exterior (normas EN 14019:2016; EN 12600:2002).Coeficiente de trasmissión térmica de Fachada FX Estrutural, con 2.88m x 3.47m con vidrio doble Ug = 1.0 W/m2K, con efecto intercalar “Warm Edge”:
• Ucw = 2.0 W/m2K
Zonas de aplicación según RCCTE (en función del valor Ug): I1, I2, I3, V1, V2, V3.
