Sistema Prime

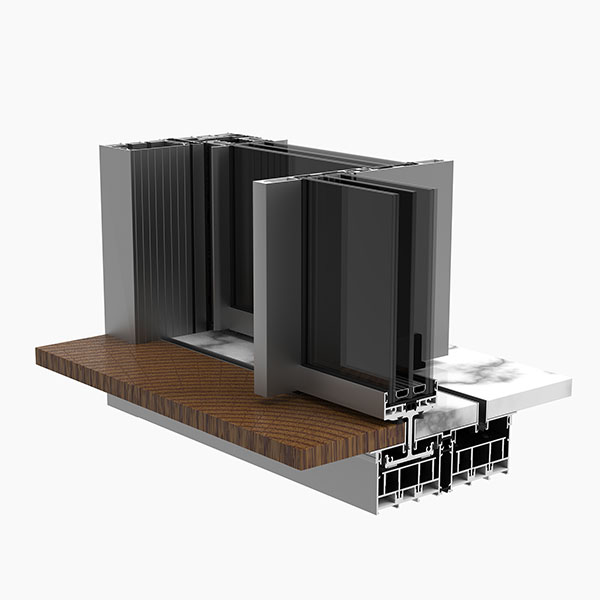

Sistema de correr conceito minimalista com RPT - 180 mm

Características do Sistema

Sistema de alumínio com rotura térmica para executar vãos de correr de grandes dimensões de conceito minimalista procurando aliar o máximo de transparência com o mínimo de visão estrutural.

Perfis de Alumínio

Perfis extrudidos nas ligas de alumínio 6060 para arquitetura de acordo com norma NP EN 12020-02.

Os perfis com rotura térmica são obtidos por inserção de varetas de poliamida 6.6 reforçadas com 25% de fibra de vidro de 14.6 mm nos aros fixos e de 32 mm nos aros móveis. A espessura média dos perfis de alumínio é de 2 mm;

Aros Fixos

Secção do aro fixo perimetral ou de corte recto de 82.7 mm mono-rail, de 180 mm bi-rail ou 277.3 mm tri-rail;

Perfil guia de deslizamento inferior em alumínio com rolamentos duplos de altas prestações ou com guia carril, ambos em aço inoxidável.

Este sistema inclui soluções com soleiras embutidas para permitir a integração no pavimento, assim como, pré-aros para uma melhor e eficaz aplicação dos caixilhos e drenagem mais eficiente. Existe também a possibilidade de aplicação de remates interior ou exterior.

Aros Móveis

Secção dos aros móveis de vista muito reduzida de corte reto com montagem por ligação mecânica;

Vidro duplo ou triplo isolante com selagem secundária de silicone desde 34 mm até 56 mm de espessura total composto por tipologias de vidro exterior temperado ou termo-endurecido e de vidro interior temperado ou laminado-temperado;

Silicones estruturais recomendados para colagem vertical dos vidros: Silicone estrutural Dow Corning 895 preto ou silicone estrutural Sikasil SG20 preto;

Aros móveis reforçados para grande dimensionamento;

Solução com rede mosquiteira.

Dimensionamento e Manobrabilidade

Dimensões mínimas - máximas de folha abertura manual 500 mm - 2500 mm (L);

Dimensões mínimas - máximas de folha abertura manual 500 mm - 4000 mm (H);

Área máxima da folha abertura manual: 10 m2.

Peso máximo de 450 Kg por folha abertura manual.

Dimensões mínimas - máximas de folha abertura motorizada 1000 mm - 3200 mm (L);

Dimensões mínimas - máximas de folha abertura motorizada 1700 mm - 5000 mm (H);

Área máxima da folha abertura motorizada: 16 m2;

Peso máximo de 1000 Kg por folha em abertura motorizada;

Tipologias de 2 a 6 folhas com folhas móveis e/ou fixas;

Possibilidade de abertura em canto ou abertura em Galandage;

O deslizamento das folhas é feito sobre perfil guia de deslizamento inferior em alumínio com rolamentos duplos de altas prestações em aço inoxidável ou com guia carril em aço inoxidável para uma fácil abertura do vão mesmo em configurações extremas de peso ou dimensões;

Tipologias dos vãos com mais de 98% de luminosidade;

Permeabilidade ao ar e estanquidade à água assegurada através de pelúcia de última geração e junta em EPDM de qualidade marítima;

Ferragem Multiponto com diversos pontos de fechos de fácil aplicação e regulação incluído possibilidade de micro-ventilação;

Puxadores específicos com tratamento de lacagem ou de anodização para facilitar a manobra de abertura e de fecho do vão;

Existe opção de aplicação de fechadura para uma abertura exterior/interior.

Performances

Sistema certificado por laboratório notificado para Ensaios de Tipo (TT) de acordo com a norma de produto EN 14351-1:2006+A2:2016 para efeitos de Marcação CE.


Avaliação do Sistema PRIME em tipologia porta de 2 folhas com ou sem soleira embutida:
• PPermeabilidade ao ar: Classe 4 (normas de ensaio EN 12207 e EN 1026)
• Estanquidade à água: Classe 8A (normas de ensaio EN 12208 e EN 1027)
• Resistência ao vento: Classe B4 (normas de ensaio EN 12210 e EN 12211)

Coeficiente de atenuação acústica de vão de 2 folhas com vidro acústico 66.2 Stratophone/16/88.2 Stratophone:
• Rw (C; Ctr) = 37 dB (0; -1)

Coeficiente de transmissão térmica de vão de 2 folhas com 6.0m x 3m com vidro duplo de valor Ug= 0.5 W/m2K, intercalar efeito “Warm Edge” e factor solar g=0.37:
• Uw = 0,98 W/m2K

Zonas de aplicação segundo os regulamentos REH e RECS (em função do valor Ug):
• I1, I2, I3, V1, V2, V3;
