Sistema AKi Folha Oculta
Sistema de batente com RPT - 75 mm

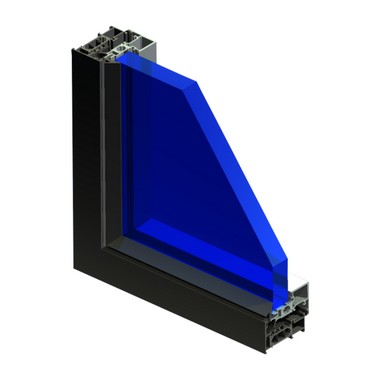

Características do sistema

Sistema de batente folha oculta com rotura térmica de elevadas prestações térmicas e acústicas permitindo a ocultação do aro móvel.

O sistema AKi Folha Oculta possibilita a execução de 3 versões de caixilharia:
• Folha Oculta 1D (só para 1 folha de batente);
• Folha Oculta 2D;
• Folha Oculta 3D;

O sistema AKi Folha Oculta permite a aplicação de vidros duplos ou triplos de alto rendimento de modo a responder às exigências de isolamento térmico e acústico.

Perfis de alumínio
• Os perfis de alumínio são extrudidos na liga de alumínio 6060 para arquitectura de acordo com norma NP EN 12020-02;
• Rotura térmica obtida por inserção de varetas isolantes de poliamida tipo ómega de 39 mm e 18mm, reforçadas com 25% de fibra de vidro;
• Espessura média dos perfis de alumínio de 1.7 mm.

Aros fixos
•Seção dos aros fixos de 75 mm ou 99.5 mm com tripla câmara;
•Aros fixos com esquadros duplos para montagem a meia esquadria;
•Aros fixos tradicionais para mercado interno;
•Aros fixos com clip exterior e aba de remate direta de 25 mm ou 45 mm;
•Aros fixos com clip exterior e interior para aplicação de remate de 30 mm, 50 mm ou 80 mm.

Aros móveis
• Seção do aro móvel de 71.6 mm com tripla camâra;
• Enchimento para vidro duplo ou triplo de 24 mm a 34 mm;
• Aros móveis com esquadros duplos para montagem a meia esquadria;
• Perfis bite em alumínio de linha recta ou de linha bisel;
• Perfil inversor de linha recta.

Dimensionamento e manobralidade
• Dimensões mínimas - máximas de folha: 457 mm - 1700 mm (L); 600 mm - 3000 mm (H);
• Peso máximo para janelas ou portas de sacada com oscilo-batente até 130 kg;
• Possibilidades de abertura: fixo, batente interior 1 ou 2 folhas com oscilo-batente ou basculante;
• Estanquidade assegurada através de juntas triplas em EPDM com junta central termo-isolante de bi-material;

Performances
• Sistema certificado por laboratório notificado para Ensaios Tipo Inicial (ITT) de acordo com a norma de produto EN 14351-1 para efeitos de Marcação CE.


Categorias alcançadas em banco de ensaios (EN 14351-1), sistema AKi - Folha Oculta 3D tipologia janela:
• Permeabilidade ao ar: Classe 4 (norma de ensaio EN 1026)
• Estanquidade à água: Classe 8A (norma de ensaio EN 1027)
• Resistência ao vento: Classe C5 (norma de ensaio EN 12211)

Categorias alcançadas em banco de ensaios (EN 14351-1), sistema AKi - Folha Oculta 3D tipologia porta sacada:
• Permeabilidade ao ar: Classe 4 (norma de ensaio EN 1026)
• Estanquidade à água: Classe 8A (norma de ensaio EN 1027)
• Resistência ao vento: Classe C3 (norma de ensaio EN 12211)

Coeficiente de transmissão térmica de vão de 2 folhas, sistema AKi - Folha Oculta 3D, com 1.80m x 2.20 m com vidro Ug = 0.7 W/m2K com intercalar efeito "Warm Edge":
• Uw = 1.11 W/m2K

Coeficiente de atenuação acústica de vão de 2 folhas com vidro 4/20/6:
• Rw (C; Ctr) = 38 dB (-2 ; -5)

Zonas de aplicação segundo RCCTE (em função do valor Ug) : I1, I2, I3, V1, V2, V3
