Fachada FL Muro Invertido
Sistema de fachada Muro Invertido

Características do sistema

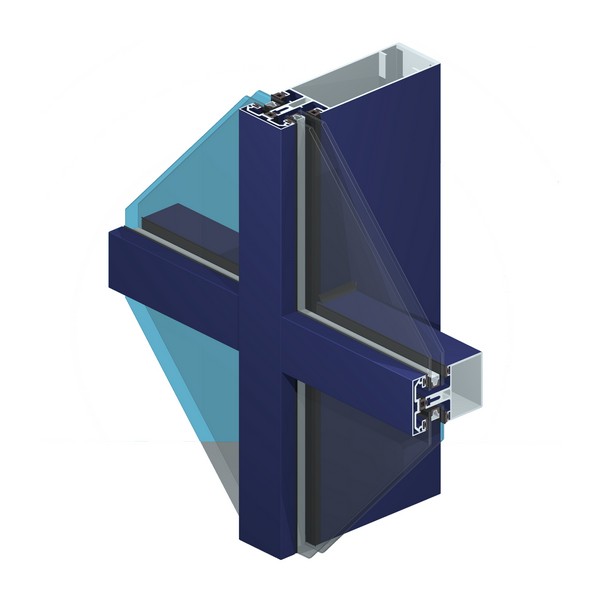

Neste sistema a colocação de vidros realiza-se mediante uma contra-capa que fixa o vidro à estrutura portante. Sobre este perfil coloca-se uma capa exterior, horizontal e verticalmente, formando assim uma vista exterior nas duas dimensões. A seção visível no interior e exterior dos montantes e travessas é de 65 mm. Ambos os perfis apresentam canais de drenagem e ventilação que garantem juntamente com o sistema de juntas de EPDM, uma estanquidade e permeabilidade máximas.

Possibilidades de abertura

Este tipo de fachada, ao contrário de todos os outros, permite qualquer tipo de abertura proporcionada pelos Sistemas Anicolor. A janela é fixa à estrutura com ajuda do perfil pressionante que fixa o vidro à fachada. Existe também a possibilidade de realizar aberturas projetantes "ocultas", isto é, não visíveis do exterior.


Categorias alcançadas na avaliação do sistema FL-Muro Invertido numa fachada de 2840mm x 6230mm com janela de batente sistema AJi:
• Permeabilidade ao ar: Classe R4 (normas de ensaio EN 12153:2000; EN 12152:2000)
• Estanquidade à água: Classe RE 750 (normas de ensaio EN 12155:2000; EN 12154:2000)
• Resistência ao vento: Apto 1500 Pa (normas de ensaio EN 12179:2000; EN 13116:2001)

Coeficiente de transmissão térmica da fachada com vidro duplo isolante Ug = 1.0 W/m2K e com intercalar efeito "Warm Edge":
• Ucw = 2.23 W/m2K

Zonas de aplicação segundo RCCTE (em função do valor Ug): I1, I2, I3, V1, V2, V3
