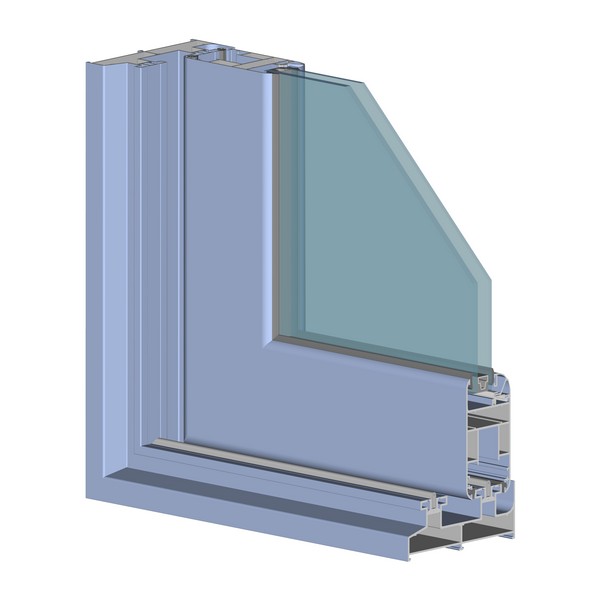

Sistema CK Perimetral
Sistema de correr - 120 mm

Características do sistema

Sistema de alumínio para execução de vãos de correr ou correr/eleváveis.

Perfis de alumínio
• Os perfis de alumínio são extrudidos na liga de alumínio 6060 para arquitetura de acordo com norma NP EN 12020-02.
• Espessura média dos perfis de alumínio de 1.7 mm.

Aros fixos
• Seção do aro fixo perimetral de 2 guias de 122 mm para montagem a meia esquadria;
• Seção do aro fixo perimetral de 3 guias (Tri-Rail) de 184 mm para montagem a meia esquadria;
• Perfil guia de deslizamento inferior em aço inoxidável 304 para evitar desgaste das peças.

Aros móveis
• Seção dos aro móvel perimetral de 50.6 mm com montagem a meia esquadria;
• Enchimento de 4 mm a 38 mm;
• Bites retos ou curvos;
• Estanquidade assegurada através de juntas em EPDM e pelúcia tipo Fin-Seal.

Dimensionamento e manobralidade
• Dimensões mínimas - máximas de folha: 720 mm – 3350 mm (L); 1190 mm - 2690 mm (H), com possibilidade de, aplicando prolongador, altura máxima = 3325 mm;
• Peso máximo de 250 kg por folha com rolamentos duplos reguláveis;
• Peso máximo de 300 kg por folha com ferragem elevável base com opção de 400kg por folha com kit suplementar;
• Possibilidades de abertura: 2, 3, 4 ou 6 folhas, com folhas móveis e/ou fixas;
• Sistema de correr-elevável com funcionamento baseado numa ferragem aplicada em conjunto com as folhas e que permite a elevação destas aquando da sua fácil abertura mesmo com configurações extremas de peso ou de dimensões;
• Quando fechada, a folha comprime as juntas de EPDM permitindo uma estanquidade perimetral perfeita;
• Ferragem base com 2 pontos de fecho e com possibilidade de acrescentar mais 1 ou 2 pontos suplementares;
• Ferragem base com micro-ventilação;
• Ferragem constituída com carrinhos de 4 rodas em PVC reforçadas com fibra de vidro e rolamentos de agulha de alta prestação;
• Puxador especifico para facilitar as manobras de abertura e fecho do vão;
• Existe opção com puxador duplo, com colocação de canhão com chave, para permitir abertura pelo exterior.

Performances
• Sistema certificado por laboratório notificado para Ensaios Tipo Inicial (ITT) de acordo com a norma de produto EN 14351-1 para efeitos de Marcação CE.


Categorias alcançadas na avaliação do sistema CK:
• Permeabilidade ao ar: Classe 3 (norma de ensaio EN 1026)
• Estanquidade à água: Classe 6A (norma de ensaio EN 1027)
• Resistência ao vento: Classe C2 (norma de ensaio EN 12211)

Coeficiente de transmissão térmica de vão de 2 folhas com 5.0 m x 2.50 m com vidro Ug = 0.7 W/m2K com intercalar efeito "Warm Edge":
• Uw = 1,90 (W/m2.K)

Coeficiente de atenuação acústica de vão de 2 folhas com vidro 6/16/44.1 acústico:
• Rw (C; Ctr) = 41 dB (-1; -5)

Zonas de aplicação segundo RCCTE (em função do valor Ug): I1, I2, I3, V1, V2, V3;
