Sistemas

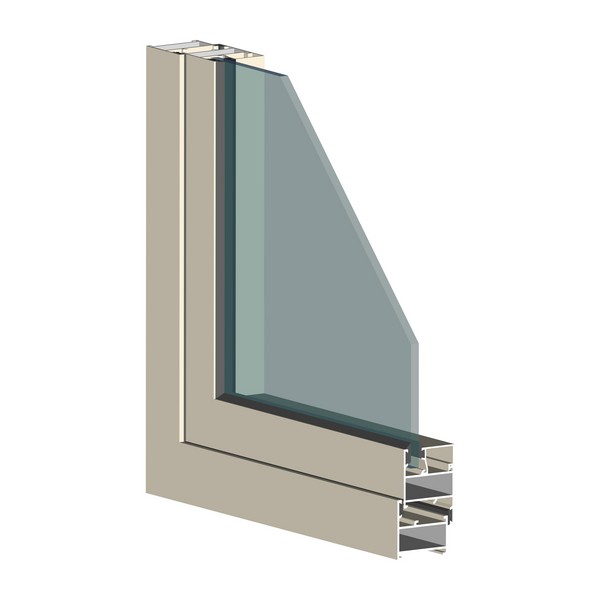

Sistema A1/A6
Sistema de batente - 40 mm

Características do sistema

Sistema de batente tradicional com dupla vedação (exterior, interior).

O sistema A1/A6 possibilita a execução de 2 versões de caixilharia:
• Linha reta;
• Linha oval;

Inclui também várias possibilidades de conceção de modelos do portadas com lâminas fixas ou orientáveis.

Perfis de alumínio
• Os perfis de alumínio são extrudidos na liga de alumínio 6060 para arquitetura de acordo com norma NP EN 12020-02.
• Espessura média dos perfis de alumínio de 1.4 mm para janelas e portas.

Aros fixos
• Seção dos aros fixos de 40 mm;
• Aros fixos com esquadro para montagem a meia esquadria.

Aros móveis
• Seção dos aros móveis de 40 mm;
• Enchimento para vidro simples ou duplo de 4 mm a 24 mm;
• Aros móveis de linha reta ou oval sem bite;
• Aros móveis com esquadro para montagem a meia esquadria.

Dimensionamento e manobralidade
• Dimensões mínimas - máximas de folha: 375 mm - 1700 mm (L); 410 mm - 2500 mm (H);
• Peso máximo de 80 kg por folha para janelas de abrir;
• Possibilidades de abertura: Fixo, batente interior 1 ou 2 folhas, exterior, basculante, projetante e pivotante;
• Estanquidade assegurada através de juntas em PVC.

Performances
• Sistema certificado por laboratório notificado para Ensaios Tipo Inicial (ITT) de acordo com a norma de produto EN 14351-1 para efeitos de Marcação CE.


Categorias alcançadas na avaliação do sistema A1/A6 tipologia janela:
• Permeabilidade ao ar: Classe 2 (norma de ensaio EN 1026)
• Estanquidade à água: Classe 7A (norma de ensaio EN 1027)
• Resistência ao vento: Classe C3 (norma de ensaio EN 12211)

Categorias alcançadas na avaliação do sistema A1/A6 tipologia porta:
• Permeabilidade ao ar: Classe 2 (norma de ensaio EN 1026)
• Estanquidade à água: Classe 7A (norma de ensaio EN 1027)
• Resistência ao vento: Classe C1 (norma de ensaio EN 12211)

Coeficiente de transmissão térmica de vão de 2 folhas com 1.20 m x 1.50 m com vidro Ug = 1.8 W/m2K:
• Uw = 4,14 (W/m2.K)

Coeficiente de atenuação acústica de vão de 2 folhas com vidro 4/12/4:
• Rw (C; Ctr) = 33 dB (-1; -4)

Zonas de aplicação segundo RCCTE (em função do valor Ug): I1, I2, I3, V1, V2, V3;
