FL Intercalar

Caractéristiques

Les profils en aluminium sont extrudés dans l’alliage aluminium 6060 T5 pour architecture conformément à la norme NP EN 12020-02.

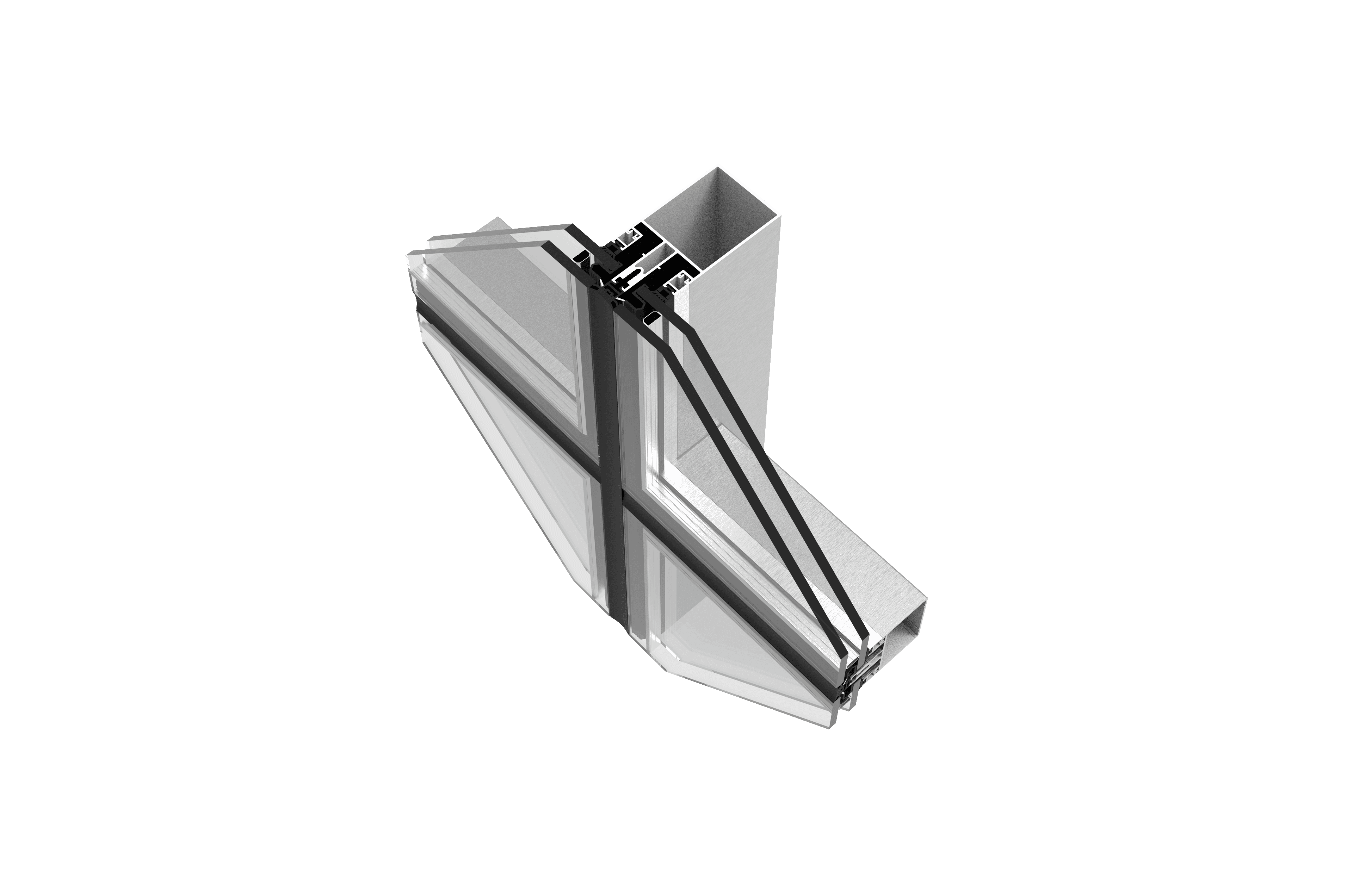

Le système FL – Façade Intercalée est un produit constitué d’un ensemble de profils, joints et accessoires, permettant la réalisation de typologies de façades rideaux en aluminium et verre, utilisant une structure de base composée de montants et traverses avec inclusion de cadres fixes ou mobiles, rendant leur distinction imperceptible depuis l’extérieur.

Dans ce système de façade, la pose des vitrages s’effectue par fixation de griffes en aluminium, qui sont vissées à la tête des montants/traverses et les griffes s’encastrent dans une rainure technique, qui est scellée lors de la fabrication du verre. Le joint entre les différents verres est scellé avec un silicone structurel noir ou avec un joint en EPDM noir. Ainsi, le verre cache totalement les profils, donnant à ce type de façade une vue extérieure uniquement en verre, offrant ainsi un effet VEC - Verre Extérieur Collé.

La section des montants et traverses est de 65 mm, visible uniquement de l’intérieur. Les deux profils possèdent des canaux de drainage et de ventilation qui assurent, conjointement avec le système de joints EPDM, une étanchéité et perméabilité maximales.

Caractéristiques techniques du système

• Montants et traverses avec section visible de 65 mm;
• Montants de 60 mm à 210 mm de profondeur avec inertie adaptée;
• Renfort en profilé aluminium ou acier galvanisé;
• Union montant-traverse en coupe droite avec cheville aux extrémités des traverses;
• Liaison montant-traverse par union frontale et cache d’étanchéité pour absorber les dilatations thermiques éventuelles;
• Ancrage des montants à la dalle par pièces dimensionnées;
• Étanchéité de la structure assurée par triple jointoiement avec joints EPDM de qualité maritime;
• Profil cadre monté en coupe d’onglet avec introduction préalable du remplissage;
• Cadres fixés à la structure par vis autotaraudeuses inox A2;
• Ouverture projectante indiscernable de l’extérieur des parties fixes.

Possibilités d’Ouverture

L’ouverture projectante s’effectue par des compas en acier inoxydable avec une résistance jusqu’à 180 kg. Dans les vantaux projectants, la pose des vitrages se réalise au moyen de châssis en profilé périmétral, sur lesquels est placé un profil spécialement anodisé, permettant le collage au silicone structurel.

Finitions

Toute la serrurerie aluminium permet toutes les possibilités de finition :
• laqué;
• laqué décoratif (bois);
• anodisé.

Performances
• Système certifié par laboratoire accrédité, notifié pour essais type initiaux (ITT) selon norme produit EN 13830:2015 + A1:2020 pour marquage CE.
