ARi Canal 16

60mm

Caractéristiques du système

Le système ARi Canal 16 est conçu avec une chambre de 16 mm pour permettre l’application de ferrages spéciaux avec réglage tridimensionnel pour une plus grande efficacité en termes de rendement, performance et sécurité.

Le système ARi Canal 16 permet l’exécution de 2 versions de menuiserie :
• Ligne droite ;
• Ligne rustique.

Le système ARi Canal 16 permet l’application de doubles ou triples vitrages à haute performance afin de répondre aux exigences d’isolation thermique et acoustique, conformément à la directive n° 2010/31/UE.

Avec une excellente isolation thermique alliée à l’application d’un produit innovant appelé ThermoProfile, le système ARi Canal 16 offre un grand confort et des performances énergétiques élevées.

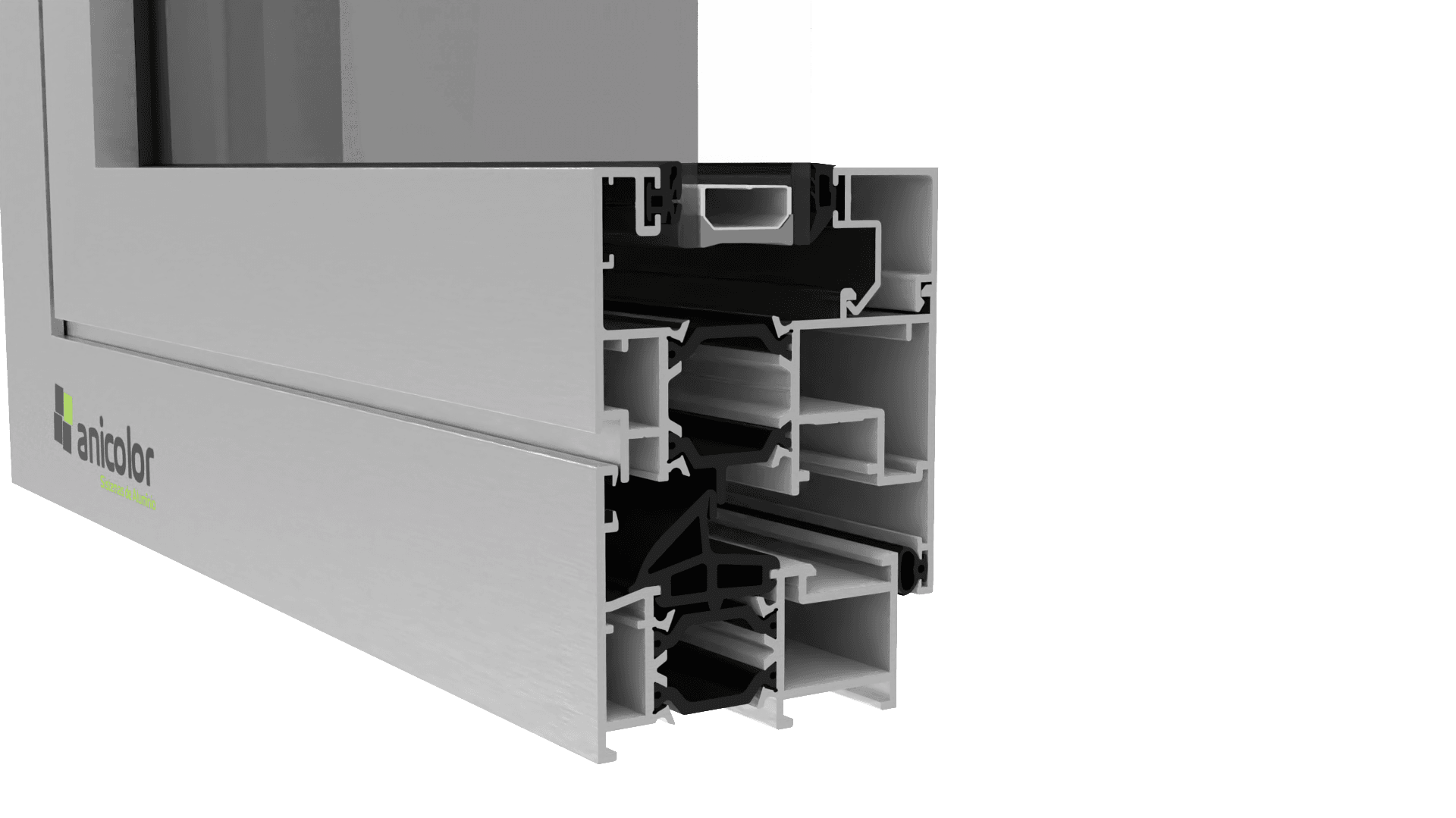

Profils en aluminium
• Profils avec rupture thermique obtenue par insertion de barres isolantes en polyamide de type omega de 15 et 24 mm renforcées avec 25% de fibre de verre ;
• Épaisseur moyenne des profils en aluminium de 1,7 mm.

Cadres fixes
• Profondeur des cadres fixes de 60 mm avec triple chambre ;
• Profils avec rupture thermique obtenue par barres en polyamide de type omega de 24 mm ;
• Cadres fixes avec double équerre de serrage rapide et équerres d’alignement pour montage en onglet ;
• Cadres fixes pour la version rustique ;
• Cadres fixes avec clip extérieur et finition directe de 25 mm ou 45 mm ;
• Cadres fixes avec clip extérieur et intérieur pour application de finition de 30, 50, 65 ou 80 mm.

Cadres mobiles
• Profondeur des cadres mobiles de 68 mm avec triple chambre ;
• Cadres mobiles avec rupture thermique, obtenue par barres en polyamide de type omega de 24 mm ;
• Vantaux avec double équerre de serrage rapide et équerres d’alignement pour montage en onglet ;
• Profil inverseur avec œillet pour une meilleure application du haut inverseur ;
• Vantail spécial porte pour portes d’entrée, vantail caché, avec un procédé innovant d’application du panneau remplaçable.

Dimensions et maniabilité
• Dimensions minimales - maximales du vantail : 391 mm - 1640 mm (L) ; 520 mm - 2840 mm (H) ;
• Poids maximum pour fenêtres ou portes-balcon oscillo-battantes jusqu’à 130 Kg ;
• Poids maximum pour portes d’entrée jusqu’à 150 Kg/vantail ;
• Possibilités d’ouverture : fixe, ouverture intérieure 1 ou 2 vantaux avec ou sans oscillo-battant, ouverture extérieure, basculante, accordéon et oscillo-parallèle ;
• Remplissage pour vitrage double ou triple de 20 mm à 46 mm ;
• Trois types de ferrages spéciaux pour canal 16 avec un réglage tridimensionnel rapide et confortable et un traitement de surface de haute qualité : ferrages UniJet C, UniJet D et UniJet CC Caché ;
• Étanchéité assurée par joints EPDM (intérieur et central) ;
• Option avec joint extérieur sur le cadre fixe.

Performances
• Système certifié par laboratoire notifié pour les essais de type initial (ITT) conformément à la norme produit EN 14351-1:2006+A2:2019 pour les besoins du marquage CE.
