Kristal Pivot

120mm

Caractéristiques du système

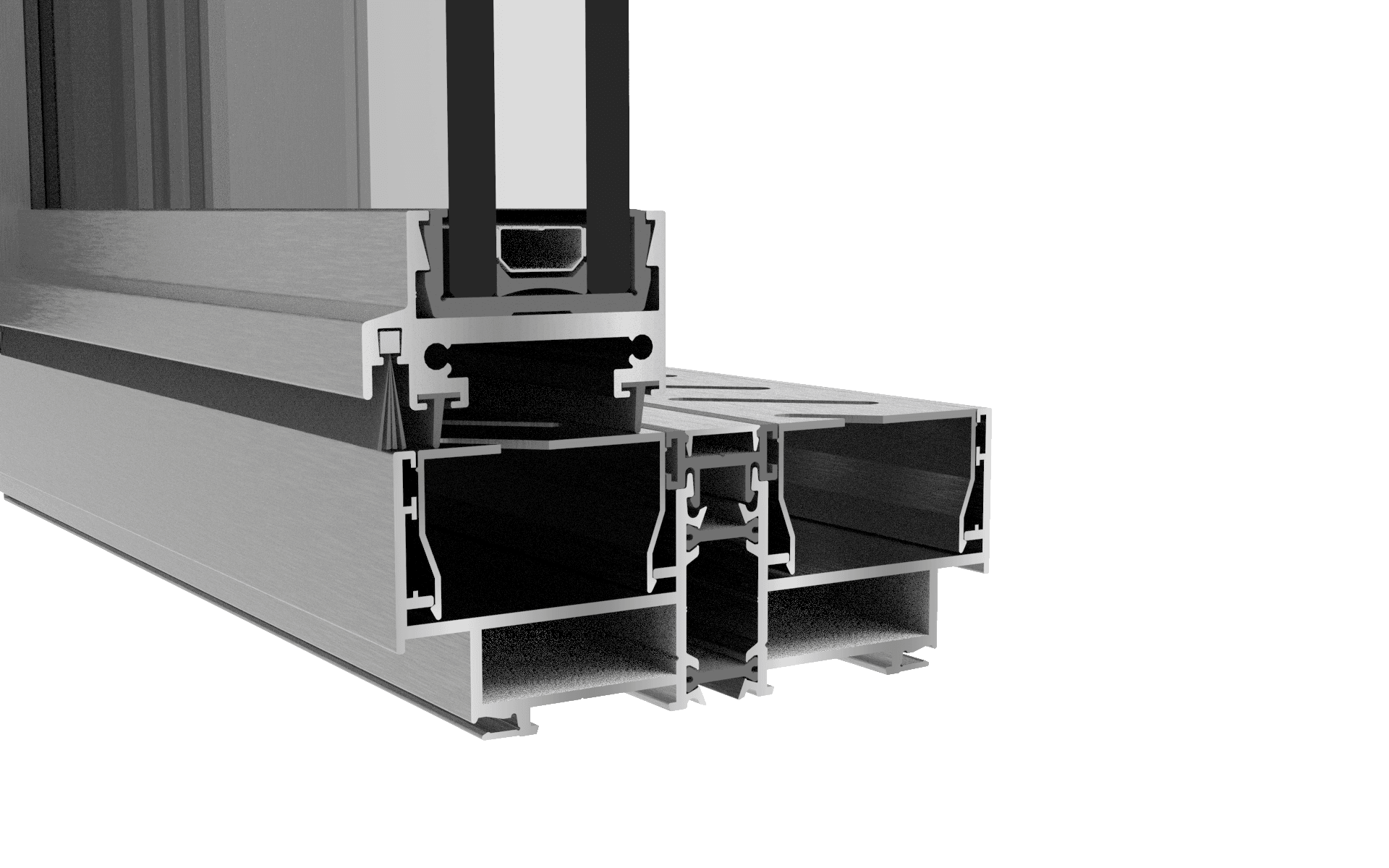

Système en aluminium avec rupture de pont thermique pour la réalisation de portes piétonnes pivotantes verticales au design minimaliste.

Profilés en aluminium
• Les profilés en aluminium sont extrudés en alliages 6060/6063 pour l’architecture selon la norme NP EN 12020-02.
• Les profilés avec rupture thermique sont obtenus par insertion de barrettes en polyamide 6.6 renforcées avec 25 % de fibre de verre.
• Épaisseur moyenne des profilés en aluminium : 2 mm ;

Cadres fixes
• Section du cadre fixe périmétrique : 120 mm pour montage en coupe d’onglet ;
• Possibilité d’application de finitions intérieures ou extérieures ;
• Profil de grille pour drainage inférieur ;
• Drainage caché.

Cadres mobiles
• Section visible très réduite des cadres mobiles avec coupe droite et montage par clipsage ;
• Double vitrage isolant avec étanchéité secondaire en silicone, d’une épaisseur totale de 32,4 mm à 32,8 mm, composé de verre extérieur trempé ou renforcé thermiquement et de verre intérieur feuilleté ou feuilleté trempé ;
• Rail en polymère collé sur tout le périmètre du vitrage isolant avec silicone structurel noir ;
• Silicones structurels recommandés : Dow Corning 791 noir ou Sikasil SG20 noir.

Dimensionnement et manœuvrabilité
• Largeur minimale – maximale de l’ouvrant : 800 mm – 2000 mm ;
• Hauteur minimale de l’ouvrant : 1700 mm ;
• Surface maximale de l’ouvrant : 7 m² ;
• Poids maximal par vantail : 300 kg ;
• Types de porte : 1, 2, 3 ou 4 vantaux pivotants à axe vertical, ouverture intérieure ou extérieure ;
• Possibilité de combinaison avec le système Kristal - Coulissant ;
• Système KRISTAL - Pivotant pour une ouverture facile même avec des configurations extrêmes en poids ou en dimensions ;
• Ouvertures avec plus de 95 % de surface vitrée ;
• Perméabilité à l’air et étanchéité à l’eau assurées par des brosses et joints en EPDM de qualité marine ;
• Possibilité d’installation de serrure mécanique ou électromécanique.

Performances
• Système certifié par un laboratoire notifié pour essais de type initial (ITT) selon la norme produit EN 14351-1:2008+A1:2011 en vue du marquage CE.

Catégories prévues pour l’évaluation du système Kristal Pivotant :
• Perméabilité à l’air : Classe 3 (normes d’essai EN 10207 et EN 1026)
• Étanchéité à l’eau : Classe 5B (normes d’essai EN 10208 et EN 1027)
• Résistance au vent : Classe C5 (normes d’essai EN 12210 et EN 12211)

Coefficient de transmission thermique pour un ouvrant pivotant 1 vantail de 2 m x 3 m avec vitrage Ug = 0,9 W/m²K et intercalaire “Warm Edge” :
• Uw = 1,16 W/m²K

Coefficient d’affaiblissement acoustique pour un ouvrant pivotant 1 vantail avec vitrage acoustique 8/16/44.2 :
• Rw (C ; Ctr) = 38 dB (–2, –4)

Zones d’application selon les règlements REH et RECS (en fonction de la valeur Ug) : I1, I2, I3, V1, V2, V3 ;
