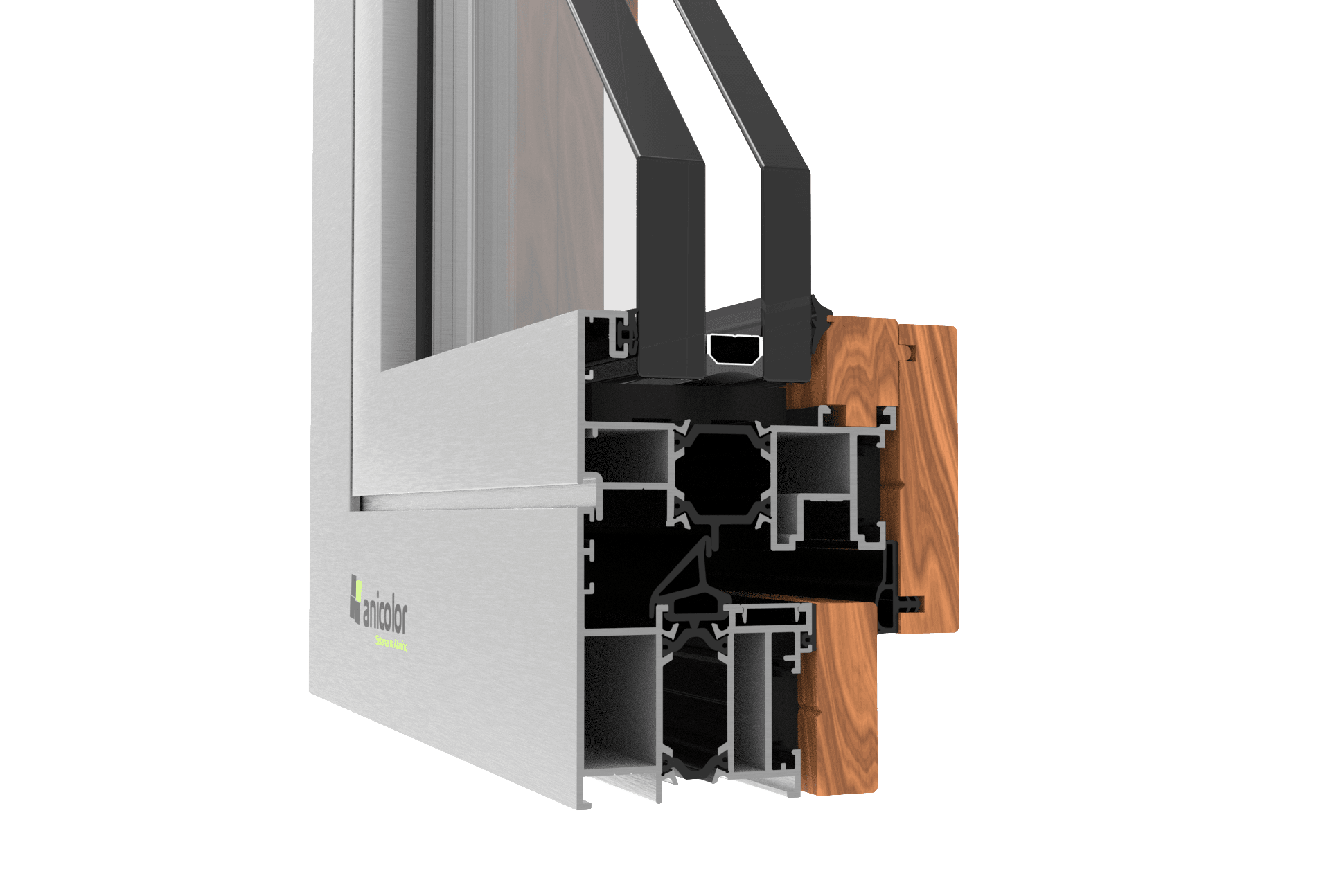

AM-Hoja Oculta Aluminio Madera

77mm

Características del Sistema

Sistema practicable con rotura de puente térmico y altas prestaciones térmicas y acústicas.

El sistema Aluminio-Madera AM-Hoja Oculta ha sido diseñado para responder a las exigencias de un concepto constructivo que, mediante la resistencia y versatilidad del aluminio en el exterior y el confort y la elegancia de la madera natural en el interior, proporciona un valor añadido desde una perspectiva energética, saludable, confortable y sostenible, equilibrando tradición y modernidad.

El sistema Aluminio-Madera AM-Hoja Oculta cuenta con una cámara de 16 mm que permite la aplicación de herrajes especiales con ajuste tridimensional para una mayor eficacia en prestaciones, rendimiento y seguridad.

El sistema AM-Hoja Oculta permite el uso de vidrios dobles o triples de alto rendimiento para cumplir con las exigencias de aislamiento térmico y acústico según la Directiva nº 2010/31/UE.

Con un excelente aislamiento térmico y la inclusión de un innovador producto aislante entre los perfiles, denominado baguetas ThermoProfile, el sistema AM-Hoja Oculta ofrece altas prestaciones de confort y eficiencia energética que cumplen con los requisitos del Decreto-Ley nº 194/2015 y la Ordenanza 379-A/2015.

Perfiles de Aluminio con Rotura de Puente Térmico

Los perfiles de aluminio se extruyen en la aleación 6060 para arquitectura según la norma NP EN 12020-02.

Rotura térmica mediante varillas aislantes de poliamida tipo omega de 20 mm y 24 mm reforzadas con un 25% de fibra de vidrio.

Espesor medio de los perfiles de aluminio: 1,7 mm.

La unión entre los marcos exteriores de aluminio y las molduras interiores de madera se realiza mediante fijaciones independientes con presillas a intervalos de 200 mm / 250 mm.

Este método de unión asegura la correcta absorción de las diferentes dilataciones entre los dos materiales.

Perfiles de Madera

Los perfiles son de madera natural maciza, con una longitud máxima de 2,45 m.

Acabados con barniz mate.

Disponibilidad de varios tipos de madera:

Cerezo, roble francés, haya y sapelly.

Otros tipos de madera disponibles bajo consulta.

Como la madera es un producto natural, puede presentar variaciones de tonalidad y textura.

Marcos Fijos

Sección de los marcos fijos de 77 mm con triple cámara;

Marco fijo tradicional para el mercado nacional;

Marco fijo con clip exterior y remate de madera interior de 20 o 40 mm para el mercado francés;

Marco fijo para la versión Hoja Oculta, para una vista más minimalista y mayor transparencia del acristalamiento.

Marcos Móviles

Sección del marco móvil de 92 mm con triple cámara;

Dimensionamiento y Maniobrabilidad

Dimensiones mínimas - máximas (hojas L / H): 441 mm - 1240 mm (L); 520 mm - 2370 mm (H);

Peso máximo para ventanas o balconeras oscilobatientes: hasta 130 kg (vidrio + aluminio + madera);

Peso máximo para ventanas abatibles: hasta 60 kg (vidrio + aluminio + madera);

Tipos de apertura: fijo, abatible interior de 1 o 2 hojas con oscilobatiente y abatible inferior;

Alojamiento para doble o triple acristalamiento de 32 mm a 36 mm de espesor total en el sistema Aluminio-Madera AM-Hoja Oculta;

Uso obligatorio de separador tipo “Warm Edge” en los vidrios dobles o triples del sistema AM-Hoja Oculta;

Estanqueidad garantizada mediante juntas termoacústicas interiores y centrales en EPDM de calidad marina.

Prestaciones

Sistema certificado por laboratorio notificado para Ensayos Tipo (TT) según la norma EN 14351-1:2006+A2:2016 para fines de Marcado CE.
