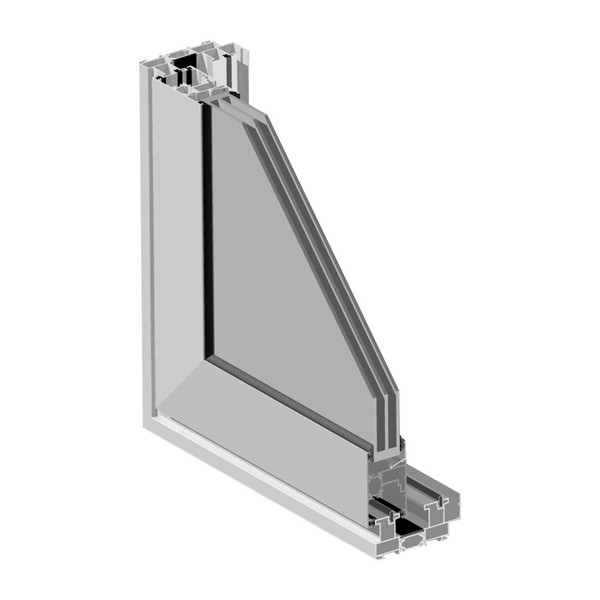

Sistema CW Minimal
Sistema de correr conceito minimalista com RPT - 105 mm

Características do sistema

Sistema de alumínio com rotura térmica para executar vãos de correr com vista central minimalista que permite a aplicação de vidros duplos ou triplos de alto rendimento de modo a responder ás exigencias de isolamento térmico e acústico, de acordo com a directiva nº2010/31/EU. Com um óptimo isolamento térmico aliado à aplicação de um inovador produto designado por baguete ThermoProfile, o Sistema CW Minimal proporciona elevadas prestações de conforto e de economia energetica, satisfazendo os requisitos do Decreto-Lei nº 194/2015 e da Portaria 379-A/2015.

Perfis de alumínio
• Os perfis de alumínio são extrudidos na liga de alumínio 6060 para arquitetura de acordo com norma NP EN 12020-02.
• Perfis com rotura térmica obtida por inserção de varetas isolantes de poliamida de 6.6 mm reforçadas com 25% de fibra de vidro de 30 mm nos aros fixos e de 14.6 mm nos aros móveis.
• Espessura média dos perfis de alumínio de 1.5 mm.

Aros fixos
• Seção do aro fixo perimetral de 2, 3 ou 4 guias para montagem a meia esquadria;
• Perfil guia de deslizamento inferior em aço inoxidável AISI 304 para evitar desgaste das peças.

Aros móveis
• Seção dos aros móveis perimetrais de 48 mm com montagem a meia esquadria e de corte direito nas prumadas centrais;
• Enchimento de 4 a 36 mm;
• Aros móveis perimetrais de linha reta com bite e aros centrais minimalistas de corte recto com vista de 40 mm;
• Bites retos;
• Estanquidade assegurada através de juntas em EPDM e pelúcia tipo Fin-Seal.

Dimensionamento e manobralidade
• Dimensões mínimas - máximas de folha: 300 mm - 2500 mm (L); 350 mm - 2675 mm (H);
• Peso máximo de 200 kg por folha (com 2 rolamentos duplos por folha);
• Tipologias de 2, 3, 4, 6 e 8 folhas móveis e/ou fixas;
• Tipologias de correr Galandage de 2 folhas, 4 folhas ou 6 folhas;
• Rolamento duplo oscilante com regulação;
• Rolamentos de agulhas em inox com eixo temperado retificado sendo possível a substituição sem desmontagem da folha;
• Suporte exterior com tratamento cataforese (anti-corrosivo);
• Abertura do vão com fecho lateral ou ferragem multi-ponto com 2 ou 4 pontos de fecho e ferragem multiponto com chave;
• Puxadores desviados (esquerdo ou direito) ou com conceito ergonômico para ferragem multiponto permitindo maior facilidade de abertura;
• Possibilidade de aplicação de ferragem elevatória de média dimensão até 200Kg de peso por folha;
• Puxador específico para ferragem elevatória de modo a facilitar as manobras de abertura e fecho do vão;
• Disponivel opção de puxador duplo para ferragem elevatória com colocação de canhão para permitir a abertura do vão pelo exterior.

Performances
• Sistema certificado por laboratório notificado para Ensaios Tipo Inicial (ITT) de acordo com a norma de produto EN 14351-1:2008+A1:2011 para efeitos de Marcação CE.


Categorias alcançadas na avaliação do sistema CW tipologia janela:
• Permeabilidade ao ar: Classe 3 (norma de ensaio EN 1026)
• Estanquidade à água: Classe 7A (norma de ensaio EN 1027)
• Resistência ao vento: Classe C5 (norma de ensaio EN 12211)

Categorias alcançadas na avaliação do sistema CW tipologia porta:
• Permeabilidade ao ar: Classe 3 (norma de ensaio EN 1026)
• Estanquidade à água: Classe 6A (norma de ensaio EN 1027)
• Resistência ao vento: Classe B3 (norma de ensaio EN 12211)

Categorias alcançadas na avaliação do sistema CW tipologia porta elevatória:
• Permeabilidade ao ar: Classe 4 (norma de ensaio EN 1026)
• Estanquidade à água: Classe 7A (norma de ensaio EN 1027)
• Resistência ao vento: Classe C3 (norma de ensaio EN 12211)

Categorias alcançadas na avaliação do sistema CW para determinação das forças de manobra (EN 12046):
• Libertação da ferragem de fecho: Classe 2
• Abertura da folha: Classe 1
• Fecho da folha: Classe 2
• Engate da ferragem de fecho: Classe 2

Categoria alcançada na determinação da resistência a abertura e fecho repetidos (5000 ciclos):
• Classe 1 (EN 1191)

Coeficiente de transmissão térmica de vão de 2 folhas com 4.0 m x 2.4 m com vidro Ug = 0.7 W/m2K, com intercalar efeito "Warm Edge":
• Uw = 1,48 (W/m2.K)

Coeficiente de atenuação acústica de vão de 2 folhas com vidro acústico 6/16/44.1:
• Rw (C; Ctr) = 34 dB (-1; -6)

Zonas de aplicação segundo RCCTE (em função do valor Ug): I1, I2, I3, V1, V2, V3;
