Sistema CT

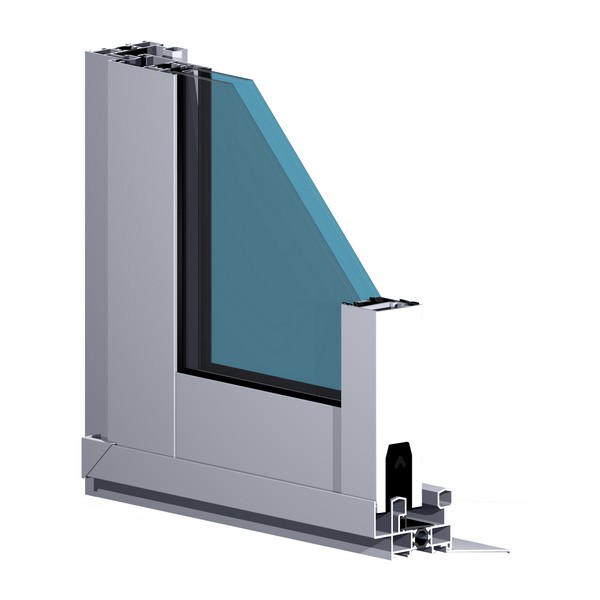

Sistema de correr com RPT - 60 mm

Características do sistema

Sistema de alumínio com rotura térmica para execução de vãos de correr.

Perfis de alumínio
• Os perfis de alumínio são extrudidos na liga de alumínio 6060 para arquitetura de acordo com norma NP EN 12020-02.
• Os perfis com rotura térmica são obtidos por inserção de varetas isolantes de poliamida 6.6 mm reforçadas com 25% de fibra de vidro.
• Versátil sistema de rotura térmica com aros e folhas perimetrais ou de corte reto designado por Benelux, é o sistema indicado para as inovadoras soluções arquitetónicas da atualidade.
• Espessura média dos perfis de alumínio de 1.5 mm.

Aros fixos
• Seção do aro fixo perimetral de 2 guias de 60 mm para montagem a meia esquadria;
• Perfis com rotura térmica obtida por inserção de varetas isolantes de poliamida de 14.6 mm ou 18 mm;
• Perfil guia de deslizamento inferior em aço inoxidável 304 ou em poliamida, para evitar desgaste das peças.

Aros móveis
• Seção dos aros móveis perimetrais de 33.1 mm para montagem a meia esquadria;
• Enchimento de 18 mm a 26 mm;
• Aros móveis de linha reta ou curva com ou sem bite;
• Estanquidade assegurada através de junta em TPE e/ou pelúcia tipo Sin-Feal.

Dimensionamento e manobralidade
• Peso máximo de 150 kg por folha (com 2 rolamentos duplos);
• Possibilidades de abertura: 2, 3, 4 e 6 folhas com folhas móveis e/ou fixas;
• Rolamento duplo oscilante com regulação;
• Rolamentos de agulhas inox com eixo temperado rectificado sendo possível a substituição sem desmontagem da folha;
• Suporte exterior com tratamento cataforese (anti-corrosivo);
• Abertura do vão com fecho lateral ou ferragem multi-ponto com 2 ou 4 pontos de fecho.

Performances
• Sistema certificado por laboratório notificado para Ensaios Tipo Inicial (ITT) de acordo com a norma de produto EN 14351-1 para efeitos de Marcação CE.


Categorias alcançadas na avaliação do sistema CT tipologia janela:
• Permeabilidade ao ar: Classe 3 (norma de ensaio EN 1026)
• Estanquidade à água: Classe 7A (norma de ensaio EN 1027)
• Resistência ao vento: Classe C5 (norma de ensaio EN 12211)

Categorias alcançadas na avaliação do sistema CT tipologia porta:
• Permeabilidade ao ar: Classe 4 (norma de ensaio EN 1026)
• Estanquidade à água: Classe 7A (norma de ensaio EN 1027)
• Resistência ao vento: Classe C2 (norma de ensaio EN 12211)

Coeficiente de transmissão térmica de vão de 2 folhas com 1.80 m x 2.20 m com vidro Ug = 1.0 W/m2K com intercalar efeito "Warm Edge":
• Uw = 1,91 (W/m2.K)

Coeficiente de atenuação acústica de vão de 2 folhas com vidro 6/14/33.1 acústico:
• Rw (C; Ctr) = 34 dB (-1; -6)

Zonas de aplicação segundo RCCTE (em função do valor Ug): I1, I2, I3, V1, V2, V3;
