Sistemas
Sistema AZ
Sistema de batente - 40 mm

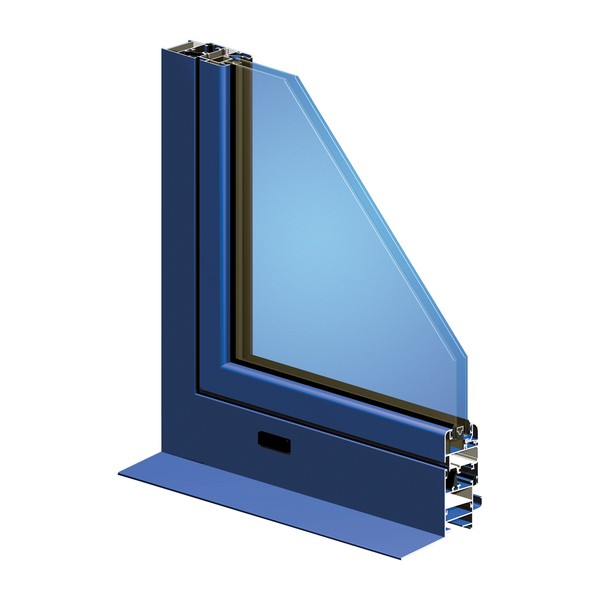

Características do sistema

Sistema de batente com câmara europeia e tripla vedação em EPDM (exterior, central, interior).

O sistema AZ possibilita a execução de 4 versões de caixilharia:
• Linha reta;
• Linha curva;
• Linha tradição;
• Linha oval;

Perfis de alumínio
• Os perfis de alumínio são extrudidos na liga de alumínio 6060 para arquitetura de acordo com norma NP EN 12020-02.
• Espessura média dos perfis de alumínio de 1.5 mm para janelas e portas.

Aros fixos
• Secão dos aros fixos de 40 mm ou 72 mm;
• Aros fixos com esquadro para montagem a meia esquadria.

Aros móveis
• Secão dos aros móveis de 48 mm;
• Enchimento para vidro simples ou duplo de 4 mm a 32 mm;
• Aros móveis de linha reta, curva, tradição sem bite ou oval sem bite;
• Perfil inversor de linha recta ou tradição.

Dimensionamento e manobralidade
• Dimensões mínimas - máximas de folha: 375 mm - 1700 mm (L); 410 mm - 2700 mm (H);
• Peso máximo de 110 kg por folha com oscilo-batente;
• Peso máximo de 90 kg por folha para janelas de abrir;
• Peso máximo de 150 kg por folha com dobradiça porta;
• Possibilidades de abertura: batente interior (com ou sem oscilo-batente), exterior, basculante, projetante, pivotante, harmónio e oscilo-paralela;
• Estanquidade assegurada através de juntas triplas em EPDM.

Performances
• Sistema certificado por laboratório notificado para Ensaios Tipo Inicial (ITT) de acordo com a norma de produto EN 14351-1 para efeitos de Marcação CE.


Categorias alcançadas na avaliação do sistema AZ tipologia janela:
• Permeabilidade ao ar: Classe 4 (norma de ensaio EN 1026)
• Estanquidade à água: Classe 9A (norma de ensaio EN 1027)
• Resistência ao vento: Classe C5 (norma de ensaio EN 12211)

Categorias alcançadas na avaliação do sistema AZ tipologia porta:
• Permeabilidade ao ar: Classe 3 (norma de ensaio EN 1026)
• Estanquidade à água: Classe 8A (norma de ensaio EN 1027)
• Resistência ao vento: Classe C2 (norma de ensaio EN 12211)
• Resistência à torção estática: Apto 350N (norma de ensaio EN 14609)

Coeficiente de transmissão térmica de vão de 2 folhas com 1.20 m x 1.50 m com vidro Ug = 1.4 W/m2K:
• Uw = 2,92 (W/m2.K)

Coeficiente de atenuação acústica de vão de 2 folhas com vidro 4/12/4:
• Rw (C; Ctr) = 33 dB (-1; -4)

Zonas de aplicação segundo RCCTE (em função do valor Ug): I1, I2, I3, V1, V2, V3;
